Описание

Tianjin Keypower Hydraulic производит совместимые аналоги поворотных соединений ROTOFLUX T Series для передачи воздуха, вакуума и гидравлического масла между неподвижной системой подачи и вращающимися элементами оборудования.

Серия T предназначена для промышленных применений, где требуется компактное вращающееся соединение с надежной системой механического уплотнения и стабильной работой при различных скоростях вращения.

Наши изделия могут использоваться как совместимая замена ROTOFLUX T Series после проверки монтажных размеров, резьбовых соединений, рабочей среды и параметров оборудования.

Важно: продукция Tianjin Keypower Hydraulic является независимым совместимым изделием и не является оригинальной продукцией ROTOFLUX.

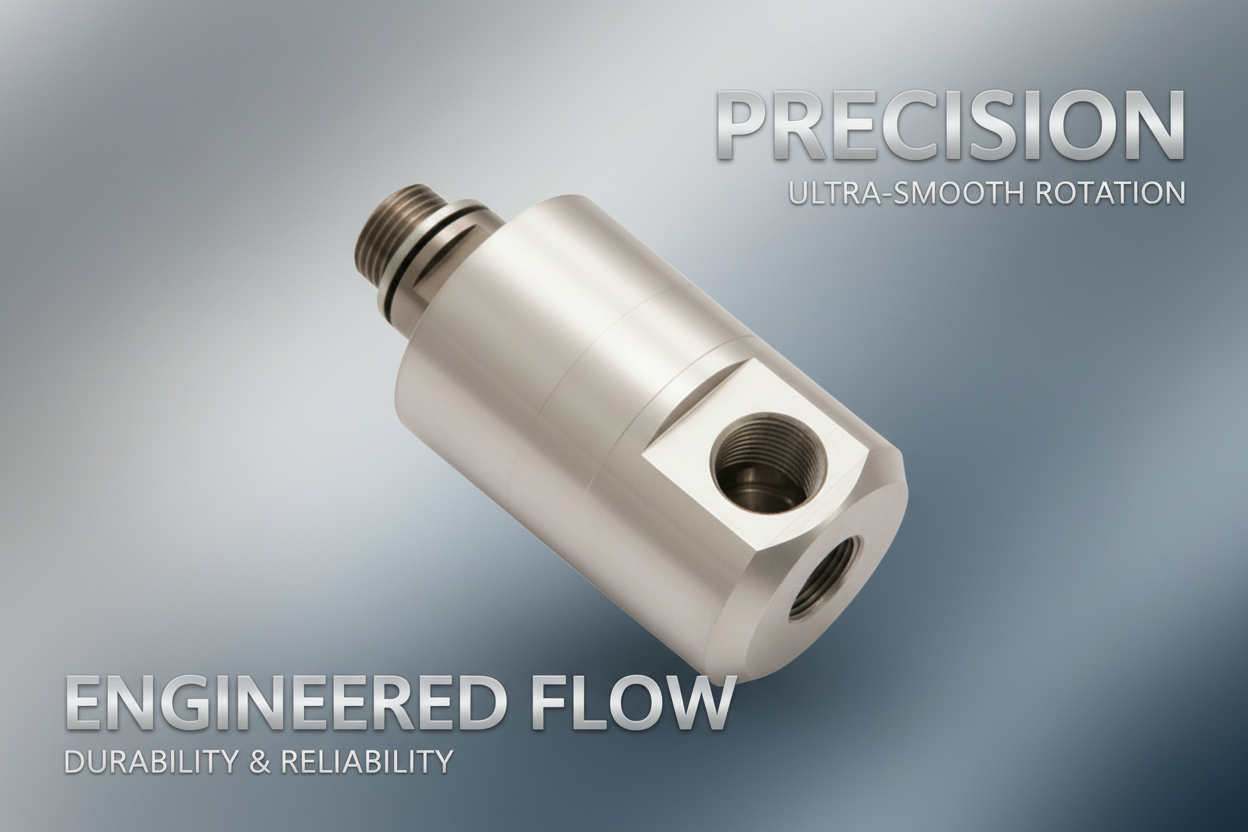

Аналог ROTOFLUX T Series поворотное соединение

Основные характеристики ROTOFLUX T Series

Поворотные соединения серии T предназначены для следующих рабочих сред:

  • сжатый воздух;
  • вакуум;
  • гидравлическое масло.

Основные характеристики серии:

  • Рабочая среда: воздух, вакуум, гидравлическое масло
  • Конструкция: однопроходное поворотное соединение
  • Корпус: компактная конструкция для промышленного оборудования
  • Материалы: алюминиевые сплавы, нержавеющая сталь и специальные материалы
  • Максимальная температура: до 120°C
  • Максимальное давление: зависит от исполнения и рабочей среды
  • Максимальное давление для гидравлического масла: до 50 бар для отдельных моделей
  • Скорость вращения: до 3500 об/мин в зависимости от размера
  • Типы уплотнений: стандартное и усиленное исполнение

Конкретные параметры зависят от модели T06, T08, T10, T15, T20, T25, T32, T40 и T50.

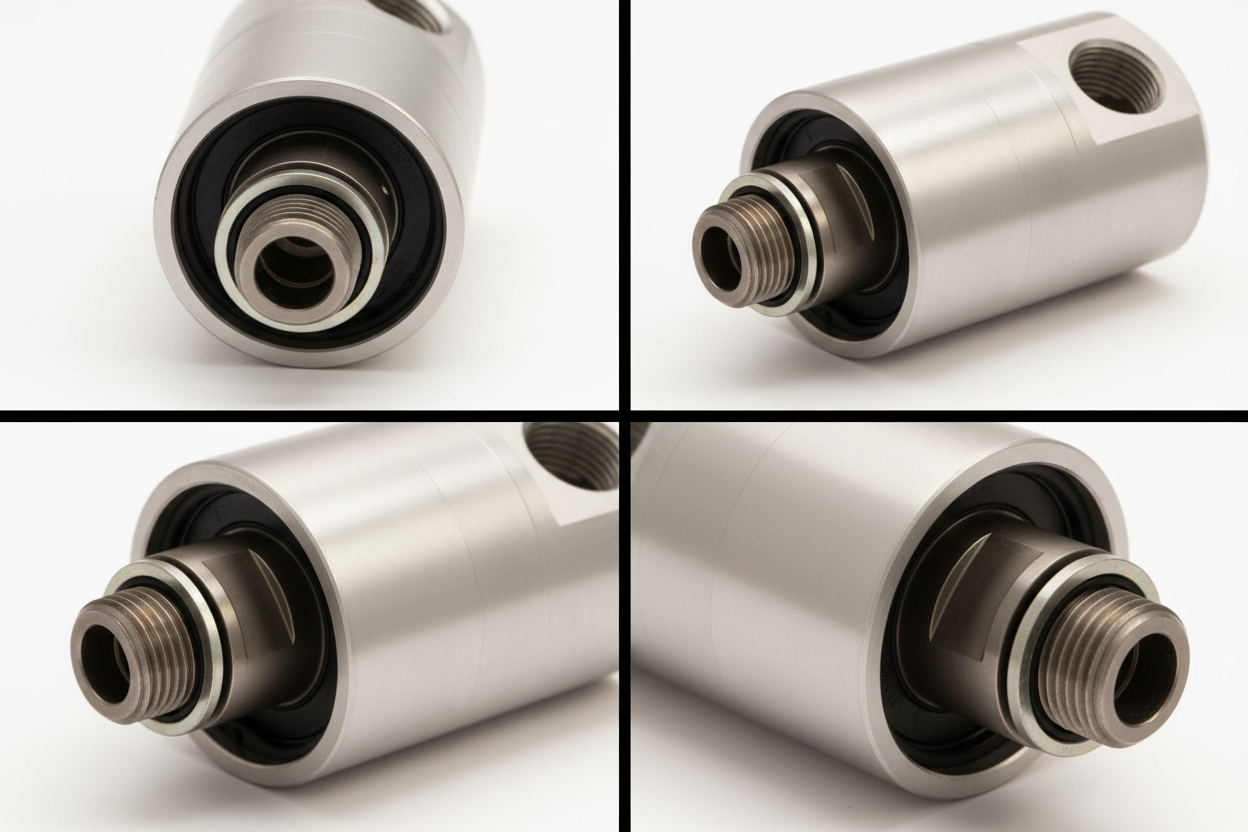

Поворотное соединение T Series для гидравлического масла

Аналог ROTOFLUX T Series от производителя из Китая

Если оригинальное соединение ROTOFLUX T Series имеет высокую стоимость, длительный срок поставки или требуется локальная альтернатива, Tianjin Keypower Hydraulic может предложить совместимое решение.

При изготовлении аналога мы учитываем не только внешний размер изделия, но и реальные условия эксплуатации:

  • тип рабочей среды;
  • давление;
  • скорость вращения;
  • направление вращения;
  • размер резьбы;
  • монтажную длину;
  • конструкцию уплотнения;
  • требования к герметичности.

Перед производством инженерная команда проверяет технические параметры оригинального изделия и подбирает соответствующую конструкцию.

Поворотное соединение T Series для воздуха

Конструкция поворотного ROTOFLUX T Series аналог

Основная задача rotary union — обеспечить передачу рабочей среды между неподвижным трубопроводом и вращающимся валом.

Во время работы:

  • корпус соединения остается неподвижным;
  • ротор вращается вместе с оборудованием;
  • уплотнительная система сохраняет герметичность вращающегося соединения.

Для серии T особенно важны:

  • качество поверхности ротора;
  • точность обработки деталей;
  • стабильность механического уплотнения;
  • правильный выбор материала пары трения;
  • отсутствие чрезмерной нагрузки от трубопровода.

Система уплотнения ROTOFLUX T Series

Одной из важных особенностей серии T является возможность использования различных вариантов механических уплотнений.

Стандартное исполнение применяется для обычных условий эксплуатации воздуха, вакуума и гидравлического масла.

Для более тяжелых условий эксплуатации, например гидравлического масла при повышенном давлении, может использоваться усиленная конструкция уплотнения.

При подборе аналога необходимо учитывать:

  • чистоту масла;
  • температуру жидкости;
  • давление;
  • скорость вращения;
  • требования к сроку службы.

Неправильный выбор уплотнения может привести к ускоренному износу и утечкам.

Применение ROTOFLUX T Series

Пневматическое оборудование

Поворотные соединения T Series применяются в системах передачи сжатого воздуха к вращающимся компонентам.

Они используются в автоматизированном оборудовании, где необходимо обеспечить непрерывную подачу воздуха без ограничения вращения.

Вакуумные системы

Для вакуумных применений требуется стабильная герметичность вращающегося соединения.

T Series может применяться в оборудовании, где необходимо передавать вакуум через вращающийся узел.

Гидравлические системы

В гидравлическом оборудовании серия T используется для передачи масла к вращающимся механизмам.

При выборе необходимо учитывать рабочее давление, вязкость масла и скорость вращения.

Промышленная автоматизация

Компактные rotary unions используются в различных автоматизированных машинах, где требуется надежная передача воздуха или масла через вращающийся механизм.

Станочное оборудование

В некоторых станочных системах поворотные соединения применяются для подачи вспомогательных сред к вращающимся компонентам.

Почему важно правильно выбрать аналог T Series

Даже небольшие различия между оригинальным соединением и заменой могут привести к проблемам:

  • утечке воздуха;
  • потере вакуума;
  • перегреву;
  • повышенному износу уплотнения;
  • вибрации;
  • сокращению срока службы.

Для правильного подбора необходимо проверить:

  1. Модель оригинального ROTOFLUX.
  2. Размер корпуса.
  3. Диаметр ротора.
  4. Резьбу подключения.
  5. Направление резьбы.
  6. Рабочую среду.
  7. Давление.
  8. Скорость вращения.
  9. Температуру.
  10. Требования к уплотнению.

Производство аналога ROTOFLUX T Series в Китае

Tianjin Keypower Hydraulic специализируется на производстве rotary unions и rotary joints для промышленного оборудования.

Наше производство включает:

  • CNC обработку корпуса и ротора;
  • контроль размеров;
  • подбор материалов уплотнений;
  • сборку вращающихся узлов;
  • испытание герметичности;
  • проверку вращения.

Для различных условий эксплуатации могут использоваться:

  • углерод-графитовые уплотнения;
  • карбид кремния;
  • твердый сплав;
  • PTFE;
  • NBR;
  • FKM.

Мы производим стандартные и специальные исполнения по техническому заданию клиента.

Контроль качества

Каждое изделие перед отправкой может проходить:

  • проверку размеров;
  • контроль резьбы;
  • проверку герметичности;
  • испытание давлением;
  • проверку вращения;
  • визуальный контроль.

Для OEM-заказчиков возможно согласование технических требований и контрольных параметров.

Установка поворотного соединения

Перед монтажом необходимо:

  1. Очистить трубопровод.
  2. Проверить отсутствие загрязнений.
  3. Проверить размеры соединения.
  4. Установить изделие без перекоса.
  5. Не передавать нагрузку трубопровода на корпус.
  6. Проверить свободное вращение.
  7. Выполнить пробный запуск.
  8. Проверить отсутствие утечек.

Правильная установка значительно увеличивает срок службы уплотнений.

Заказать аналог ROTOFLUX T Series

Если вам требуется замена ROTOFLUX T Series, отправьте нам:

  • модель оригинального изделия;
  • фотографию;
  • чертеж;
  • размеры;
  • рабочую среду;
  • давление;
  • скорость вращения.

Инженеры Tianjin Keypower Hydraulic проверят совместимость и предложат подходящее решение.

Мы предлагаем:

  • аналоги ROTOFLUX;
  • производство в Китае;
  • заводские цены;
  • OEM производство;
  • изготовление по чертежам;
  • экспортные поставки.

Часто задаваемые вопросы

Что такое ROTOFLUX T Series?

ROTOFLUX T Series — это серия поворотных соединений для передачи воздуха, вакуума и гидравлического масла через вращающиеся элементы оборудования.

Является ли ваш T Series оригинальным ROTOFLUX?

Нет. Это независимая совместимая замена производства Tianjin Keypower Hydraulic.

Можно ли заменить ROTOFLUX T Series китайским аналогом?

Да, после проверки технических параметров и монтажных размеров возможно изготовление совместимого аналога.

Для каких сред подходит T Series?

Основные применения — воздух, вакуум и гидравлическое масло.

Можно ли изготовить T Series по чертежу?

Да. Мы можем изготовить rotary union по техническому чертежу или образцу клиента.
