Описание

А08-1501-05L — Аналог ROTOFLUX, высокоскоростное ротационное соединение для шпинделей ЧПУ

Аналог ROTOFLUX A08-1501-05L предназначен для высокоскоростных шпинделей станков с ЧПУ, где требуется стабильная передача охлаждающей жидкости, воздуха или MQL-среды при непрерывном вращении. Данная конструкция подходит для обрабатывающих центров, высокоскоростных фрезерных станков, сверлильного и резьбонарезного оборудования, а также других прецизионных шпиндельных систем.

Наша компания является китайским производителем ротационных соединений и поставляет совместимые решения для замены импортных ROTOFLUX rotary unions. При производстве мы уделяем особое внимание соосности, точности обработки, состоянию уплотнительных поверхностей, балансировке вращающихся деталей и контролю герметичности.

Для модели A08-1501-05L основные рабочие параметры включают давление до 7,0 МПа, скорость вращения до 8 000 об/мин и рабочую температуру до 71 °C. Рабочими средами могут быть охлаждающая жидкость и гидравлическое масло.

Основные характеристики A08-1501-05L

Параметр	Значение
Модель	A08-1501-05L
Серия	ROTOFLUX A Series
Тип	Высокоскоростное ротационное соединение
Совместимое оборудование	Шпиндели станков ЧПУ
Среда	Охлаждающая жидкость / гидравлическое масло
Максимальное давление	≤ 7,0 МПа
Максимальная скорость	≤ 8 000 об/мин
Рабочая температура	< 71 °C
Применение	Coolant / Air / MQL / Dry Run

Фактические рабочие ограничения должны определяться с учетом конкретной конструкции шпинделя, рабочей среды, режима вращения и условий монтажа. Для высокотемпературных применений необходимо предварительно проверить конструкцию уплотнений и реальные параметры оборудования.

Аналог ROTOFLUX A08-1501-05L для шпинделей ЧПУ

Высокоскоростное ротационное соединение работает в гораздо более сложных условиях, чем стандартный поворотный шарнир для низких оборотов.

При работе шпинделя одновременно возникают:

высокая частота вращения;
центробежные нагрузки;
вибрация;
нагрев;
давление охлаждающей жидкости;
переменные циклы подачи среды;
переходы между влажным и сухим режимом.

Поэтому простая замена деталей с одинаковой резьбой не гарантирует нормальной работы.

При изготовлении аналогов ROTOFLUX мы обращаем внимание не только на основные размеры, но и на взаимное положение вращающихся деталей, качество посадок, состояние уплотнительных поверхностей и балансировку.

Именно эти параметры часто определяют, будет ли ротационное соединение стабильно работать на высоких оборотах.

Конструкция уплотнения для высоких оборотов

Для A08-1501-05L важна стабильная работа уплотнительной системы во время вращения.

При неправильном подборе уплотнения или недостаточной точности сопряжения могут появиться:

утечка охлаждающей жидкости;
перегрев;
повышенный износ;
вибрация;
сокращение срока службы;
загрязнение зоны шпинделя.

В нашей производственной практике уплотнительные поверхности обрабатываются с учетом требований высокоскоростного вращения. Перед сборкой проверяются критические размеры и состояние рабочих поверхностей.

Для разных рабочих сред мы также можем подобрать соответствующую конструкцию уплотнения и материалы в соответствии с параметрами оборудования.

Прецизионная механическая обработка

Для высокоскоростного rotary union точность корпуса и вращающихся деталей имеет непосредственное отношение к стабильности работы.

На нашем производстве используются:

CNC токарная обработка;
прецизионное шлифование;
контроль размеров;
контроль шероховатости;
проверка соосности;
динамическая балансировка;
прецизионная сборка;
испытание на вращение;
проверка давления;
контроль герметичности.

Мы производим ротационные соединения не только как стандартные каталоговые изделия. При необходимости техническая команда может анализировать чертеж шпинделя, монтажные размеры, рабочее давление, обороты и рабочую среду перед изготовлением замены.

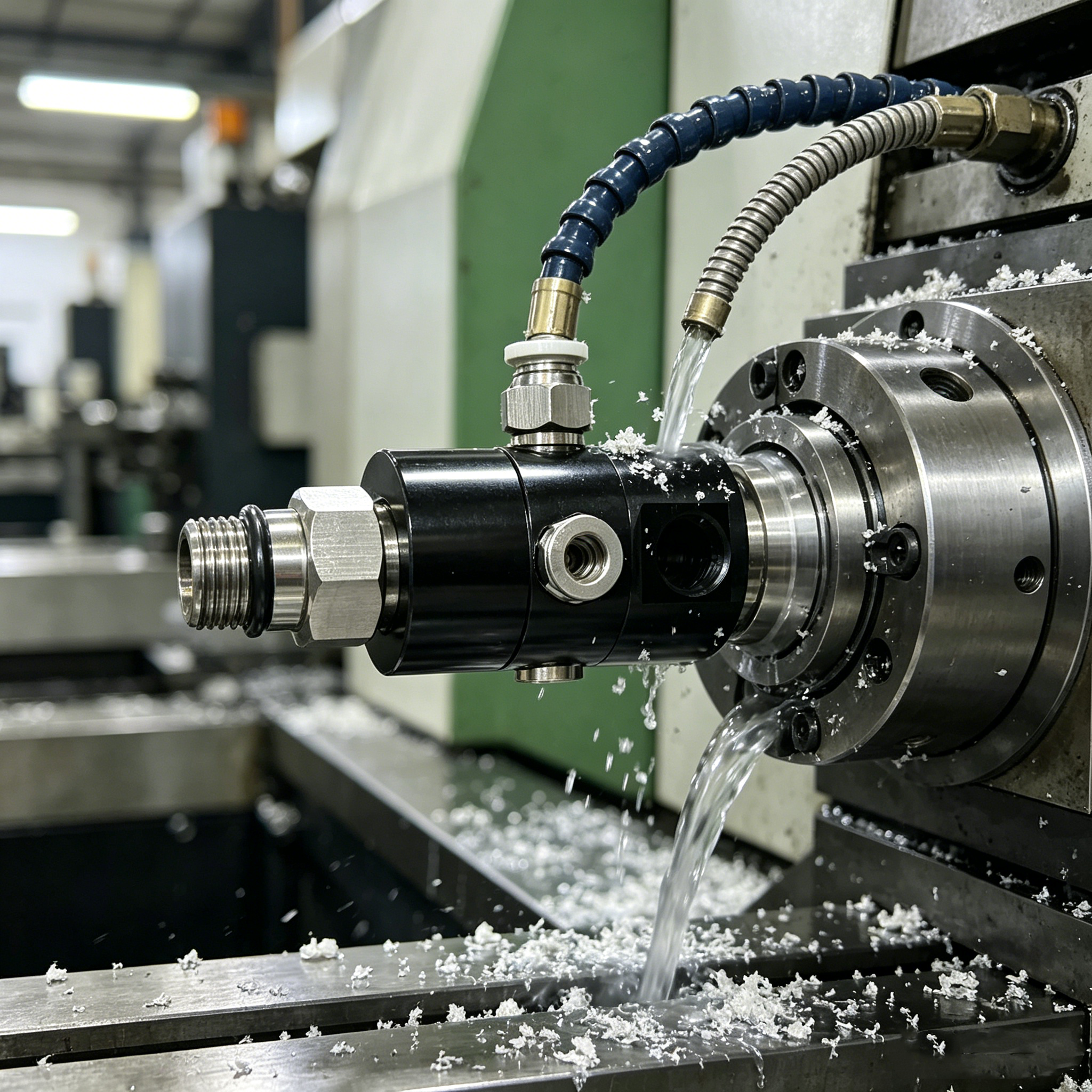

Для охлаждения шпинделей и MQL

A08-1501-05L подходит для систем, где через вращающийся шпиндель передается охлаждающая жидкость или другая технологическая среда.

Типичные применения включают:

Обрабатывающие центры с ЧПУ

Ротационное соединение устанавливается в системе подачи охлаждающей жидкости через шпиндель и обеспечивает передачу среды при вращении.

Высокоскоростные фрезерные станки

При высоких оборотах стабильность уплотнения и баланс вращающихся компонентов особенно важны.

Сверлильные и резьбонарезные станки

Надежная подача охлаждающей жидкости помогает контролировать температуру инструмента и зоны резания.

Прецизионные шпиндельные системы

Для высокоточных станков важно минимизировать дополнительную вибрацию и обеспечить стабильную работу rotary union.

MQL-системы

Конструкция также может использоваться в системах минимального количества смазки, если параметры среды соответствуют допустимым условиям эксплуатации.

Dry Run

Для оборудования, использующего режим сухого вращения, необходимо учитывать характеристики уплотнений и требования производителя шпинделя.

Что проверять при замене оригинального ROTOFLUX

При покупке аналога ROTOFLUX A08-1501-05L мы рекомендуем не ориентироваться только на название модели.

Перед заменой необходимо проверить:

1. Монтажные размеры

Посадочные размеры должны соответствовать шпинделю и монтажной схеме.

2. Рабочую среду

Необходимо определить, используется ли охлаждающая жидкость, масло, воздух или MQL.

3. Максимальные обороты

Для данного типа применения скорость вращения является одним из основных параметров выбора.

4. Давление

Рабочее давление должно находиться в пределах допустимого диапазона конкретной конструкции.

5. Уплотнения

Материал и конструкция уплотнения должны соответствовать рабочей среде и температуре.

6. Направление и способ подключения

Неправильное подключение трубопровода может создавать дополнительную нагрузку на ротационное соединение.

Практический опыт производства замен ROTOFLUX

Мы специализируемся на производстве ротационных соединений и замен импортных брендов для промышленного оборудования.

В работе с высокоскоростными моделями основной акцент делается не на внешнем сходстве изделия, а на функциональной совместимости.

Производственный процесс включает:

Выбор материала → CNC обработка → шлифование → обработка уплотнительных поверхностей → балансировка → сборка → испытание давления → проверка герметичности → контроль вращения → финальная инспекция.

Мы работаем с заказчиками из разных промышленных сегментов, включая производителей станков, ремонтные предприятия шпинделей, машиностроительные компании, промышленных дистрибьюторов и предприятия точной обработки.

Такой опыт позволяет нам учитывать реальные причины отказа rotary union, а не только ориентироваться на паспортные характеристики.

Типичные проблемы ротационных соединений на шпинделях

Утечка охлаждающей жидкости

Часто причиной являются износ уплотнения, повреждение рабочей поверхности или неправильная установка.

Повышенная вибрация

Для высокоскоростного шпинделя даже небольшое нарушение баланса вращающейся детали может стать причиной дополнительной вибрации.

Перегрев

Повышенное трение в уплотнительной системе может привести к увеличению температуры.

Преждевременный износ

Работа с неподходящей охлаждающей жидкостью, превышение допустимых оборотов или неправильный монтаж могут значительно сократить срок службы.

Повреждение уплотнения при монтаже

При подключении бокового трубопровода необходимо следить за тем, чтобы конец резьбы не контактировал с внутренним уплотнительным элементом.

Также посадочная поверхность шпинделя должна соответствовать требуемым размерам и допускам.

Контроль качества на заводе

Перед отправкой ротационные соединения проходят контроль в зависимости от модели и требований заказа.

Основные проверки включают:

dimensional inspection;
pressure testing;
leakage testing;
rotational testing;
seal inspection;
assembly inspection;
dynamic balancing where required.

Наша задача — не просто изготовить корпус, совместимый по размерам, а получить рабочее ротационное соединение, которое может использоваться в реальных условиях промышленного оборудования.

OEM и индивидуальная замена

Если стандартная модель не полностью соответствует вашему шпинделю, мы можем рассмотреть изготовление по:

чертежу;
образцу;
монтажным размерам;
оригинальному номеру;
требованиям к давлению;
требованиям к оборотам;
рабочей среде.

Для запроса достаточно отправить модель оригинального ROTOFLUX, технический чертеж или фотографии изделия с основными размерами.

Наш инженерный отдел может проверить совместимость перед производством.

FAQ

Что такое аналог ROTOFLUX A08-1501-05L?

Это совместимое ротационное соединение, предназначенное для замены оригинального ROTOFLUX A08-1501-05L в соответствующих промышленных применениях.

Для каких станков используется A08-1501-05L?

Основное применение — высокоскоростные шпиндели станков ЧПУ, обрабатывающие центры, фрезерные, сверлильные и другие прецизионные станки.

Какова максимальная скорость вращения?

Для указанной модели заявлена максимальная скорость до 8 000 об/мин.

Какое максимальное давление?

До 7,0 МПа при соблюдении соответствующих условий эксплуатации.

Можно ли использовать его с охлаждающей жидкостью?

Да. Модель предназначена для применения с системами охлаждения шпинделя; конкретная совместимость зависит от состава охлаждающей жидкости и условий эксплуатации.

Подходит ли он для MQL и сухого вращения?

Конструкция страницы продукта предусматривает применение с MQL и dry-run режимами, но конкретные условия необходимо проверить перед заказом.

Вы производитель или торговая компания?

Мы являемся китайским производителем ротационных соединений и выполняем CNC machining, шлифование, сборку, испытание давления и контроль герметичности на производстве.

Можно ли заказать замену по чертежу?

Да. Мы можем рассмотреть OEM и aftermarket проекты по чертежам, образцам и монтажным размерам.

Запрос цены на аналог ROTOFLUX A08-1501-05L

Если вам требуется замена ROTOFLUX A08-1501-05L для шпинделя станка ЧПУ, отправьте нам:

модель оригинального rotary union;
количество;
рабочую среду;
давление;
максимальные обороты;
монтажный чертеж или размеры;
фотографии оригинального изделия.

Мы можем проверить техническую совместимость и предоставить предложение на A08-1501-05L ROTOFLUX replacement rotary union.
