ROTOFLUX S Series аналог — поворотные соединения для воды
Описание
Tianjin Keypower Hydraulic производит совместимые аналоги поворотных соединений ROTOFLUX S Series для промышленных систем подачи воды. Серия S предназначена для передачи воды между неподвижной системой трубопроводов и вращающимися элементами оборудования.
Наши совместимые rotary unions могут использоваться в оборудовании для обработки пластмасс, печатных машинах, металлургическом оборудовании, машинах непрерывного литья, резинотехническом оборудовании и других промышленных системах, где требуется надежная передача воды через вращающийся узел.
Мы предлагаем аналоги ROTOFLUX S Series с различными размерами, типами подключения, конструкциями уплотнения и вариантами монтажа.
Важно: продукция Tianjin Keypower Hydraulic является независимой совместимой заменой и не является оригинальным изделием ROTOFLUX.
Основные характеристики ROTOFLUX S Series
Серия S предназначена главным образом для работы с водой и выпускается в различных исполнениях в зависимости от расхода, давления, скорости вращения и способа установки.
Для стандартных универсальных моделей S Series доступны размеры примерно от 1/4″ до 2″.
Основные рабочие характеристики оригинальной серии зависят от конкретной модели:
- Рабочая среда: вода
- Размеры подключения: примерно 1/4″–2″ для универсального исполнения
- Максимальное давление: до 50 бар для ряда стандартных моделей
- Максимальная температура: до 95°C
- Максимальная скорость вращения: до 3500 об/мин
- Исполнения: однопроходные и двухпроходные
- Варианты монтажа: различные конфигурации в зависимости от модели
- Уплотнения: стандартные и усиленные исполнения
- Материалы: подбираются в соответствии с рабочей средой и требованиями оборудования
Для моделей большого проходного сечения S65, S80, S100 и S125 предусмотрены увеличенные внутренние проходы для систем с большим расходом воды.
Фактические допустимые значения давления, скорости и температуры необходимо проверять для конкретной модели и условий эксплуатации.
Аналог ROTOFLUX S Series от производителя из Китая
Если оригинальное поворотное соединение ROTOFLUX S Series необходимо заменить из-за высокой стоимости, длительного срока поставки или ограниченной доступности, Tianjin Keypower Hydraulic может предложить совместимое исполнение для вашего оборудования.
Мы не ограничиваемся визуальной копией изделия. При подборе аналога учитываются основные технические параметры:
- монтажные размеры;
- диаметр вала;
- резьба;
- размер корпуса;
- направление вращения;
- рабочее давление;
- скорость вращения;
- температура;
- расход воды;
- тип уплотнения;
- способ подключения трубопровода;
- однопроходная или двухпроходная конструкция.
При необходимости заказчик может предоставить оригинальный номер детали, фотографию, чертеж или размеры установленного соединения.
Конструкция поворотного соединения S Series
Поворотное соединение используется для передачи воды от неподвижного трубопровода к вращающемуся элементу оборудования.
В процессе работы корпус соединения остается неподвижным, а ротор вращается вместе с валом машины. Система механических уплотнений обеспечивает герметичность между неподвижной и вращающейся частями.
Для промышленных систем подачи воды особенно важны:
- стабильность механического уплотнения;
- точность обработки ротора;
- соосность вращающихся элементов;
- качество подшипников;
- чистота рабочей среды;
- правильный выбор материала уплотнения;
- отсутствие чрезмерной нагрузки от трубопровода.
Для загрязненной или абразивной воды необходимо использовать соответствующее усиленное исполнение уплотнения.
Стандартное и усиленное уплотнение
В универсальной серии S используются различные варианты сбалансированных и притертых уплотнительных узлов.
Для отфильтрованной холодной воды может использоваться стандартная комбинация углерод-графитового и твердосплавного уплотнения.
Для плохо фильтрованной воды или абразивных жидкостей применяется более износостойкая конфигурация уплотнения.
Поэтому при заказе аналога необходимо сообщить не только модель ROTOFLUX, но и фактическое качество рабочей воды.
Если вода содержит абразивные частицы, металлическую стружку, минеральные загрязнения или другие твердые включения, стандартное уплотнение может быть неподходящим.
ROTOFLUX S Series для различных промышленных применений
Пластмассовое производство
Поворотные соединения используются в системах охлаждения валов, цилиндров, роликов и другого вращающегося оборудования.
Стабильная циркуляция воды помогает контролировать температуру технологического оборудования и поддерживать повторяемость производственного процесса.
Печатные машины
В печатном оборудовании вода может использоваться для охлаждения и температурного контроля вращающихся цилиндров и валов.
S Series включает исполнения, предназначенные для водяных систем печатных машин с повышенными требованиями к скорости и давлению.
Металлургическое оборудование
Поворотные соединения применяются в системах подачи воды к вращающимся элементам металлургического оборудования.
Для непрерывного литья и других тяжелых производственных процессов особенно важны надежность уплотнения, устойчивость к загрязненной воде и возможность длительной непрерывной работы.
Резинотехническое оборудование
В машинах для переработки резины вода используется для охлаждения валов и других вращающихся компонентов.
Подбор rotary union должен учитывать температуру, давление, расход и скорость вращения оборудования.
Машины непрерывного литья
В системах непрерывного литья охлаждающая вода может передаваться через вращающиеся элементы оборудования.
Для таких применений необходимо правильно определить расход, давление и требования к уплотнению перед выбором соединения.
Однопроходные и двухпроходные конструкции
S Series выпускается в различных конфигурациях, включая однопроходные и двухпроходные варианты.
Однопроходное соединение
Однопроходная конструкция используется, когда требуется подача или отвод одной рабочей среды через вращающийся узел.
Она является подходящим решением для многих стандартных систем охлаждения водой.
Двухпроходное соединение
Двухпроходная конструкция позволяет организовать подачу и возврат воды через один вращающийся узел.
Такая конфигурация применяется в системах, где охлаждающая вода должна циркулировать через вращающийся цилиндр, вал или ролик.
Перед заказом необходимо определить тип сифона и способ организации внутреннего потока.

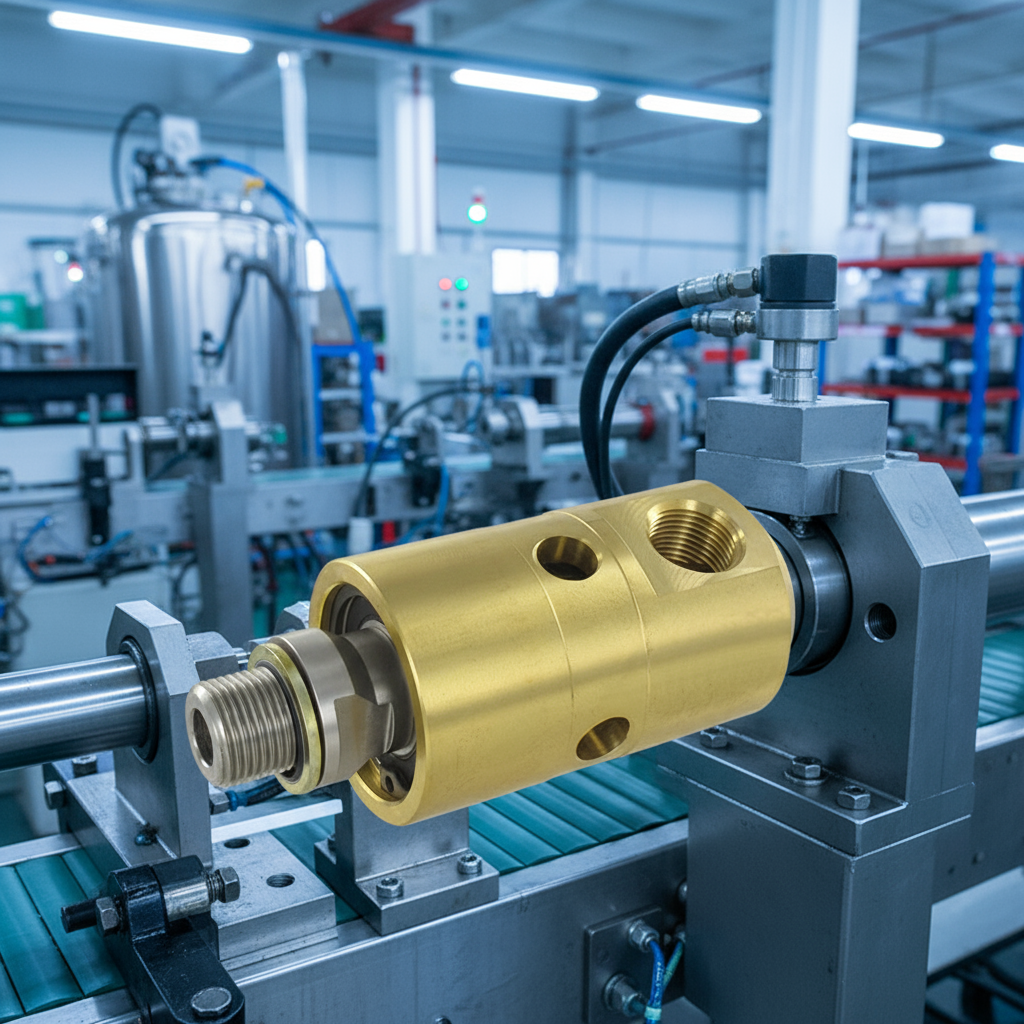

Большие ROTOFLUX S Series для высокого расхода
Для оборудования с большим расходом воды применяются модели большого проходного сечения S65, S80, S100 и S125.
Эти модели имеют увеличенные внутренние проходы и предназначены для систем, где стандартного соединения недостаточно по пропускной способности.
Для большой серии максимальные рабочие параметры отличаются от универсальных моделей. Например, типичные значения для S65–S125 составляют до 10 бар, 95°C и около 750 об/мин в зависимости от конкретного исполнения.
При выборе большой модели необходимо учитывать фактический расход воды, диаметр трубопровода и скорость вращения оборудования.
Почему важно правильно подобрать аналог ROTOFLUX S Series
Поворотное соединение нельзя выбирать только по диаметру резьбы или внешнему виду.
Два внешне похожих изделия могут иметь разные:
- рабочие давления;
- скорости вращения;
- проходные сечения;
- конструкции уплотнений;
- монтажные размеры;
- направления резьбы;
- типы внутренних каналов.
Для правильного подбора мы рекомендуем предоставить:
- Оригинальную модель ROTOFLUX.
- Фотографии изделия.
- Чертеж, если он доступен.
- Размеры корпуса.
- Размеры ротора.
- Резьбовые соединения.
- Рабочее давление.
- Скорость вращения.
- Температуру воды.
- Требуемый расход.
- Тип оборудования.
- Информацию о качестве рабочей воды.
На основании этих данных можно определить наиболее подходящую конструкцию замены.
Производство rotary unions в Китае
Tianjin Keypower Hydraulic является китайским производителем rotary unions, rotary joints и поворотных соединений для промышленного оборудования.
Наше производство включает CNC-механообработку металлических компонентов, контроль размеров, подбор уплотнительных материалов и испытания готовых изделий.
В зависимости от технических требований могут использоваться различные материалы корпуса, ротора, подшипников и уплотнений.
Для каждого проекта мы учитываем рабочую среду и реальные условия эксплуатации, а не только каталожный номер оригинального соединения.
Контроль качества
Перед поставкой поворотные соединения могут проходить следующие проверки:
- контроль основных размеров;
- проверку резьб;
- контроль монтажных поверхностей;
- испытание давлением;
- проверку герметичности;
- проверку вращения;
- визуальный контроль;
- проверку соответствия согласованному чертежу.
Для OEM-заказов возможно согласование контрольных размеров и требований к приемке.
Установка поворотного соединения
Перед установкой необходимо очистить трубопровод и убедиться, что в рабочей жидкости отсутствуют посторонние частицы, способные повредить уплотнение.
При монтаже:
- Проверьте монтажные размеры и резьбы.
- Очистите вал и соединительные поверхности.
- Установите rotary union без перекоса.
- Убедитесь, что ротор правильно совмещен с вращающимся валом.
- Подсоедините шланги без чрезмерного изгиба.
- Не допускайте передачи веса трубопровода на корпус соединения.
- Проверьте свободное вращение.
- Запустите оборудование на низкой скорости.
- Проверьте отсутствие утечек.
- Постепенно увеличьте скорость до рабочего значения.
Для двухпроходных соединений необходимо дополнительно проверить правильность подключения подачи и возврата воды.
Аналог ROTOFLUX S Series для заказа
Если вам требуется замена ROTOFLUX S Series для промышленного оборудования, отправьте нам оригинальную модель или технические данные.
Tianjin Keypower Hydraulic может проверить совместимость и предложить подходящее исполнение.
Мы предлагаем:
- совместимые аналоги ROTOFLUX;
- производство в Китае;
- заводские цены;
- техническую проверку;
- изготовление по чертежу;
- OEM/ODM производство;
- различные варианты уплотнений;
- стандартные и специальные исполнения;
- экспортные поставки.
Отправьте модель ROTOFLUX, фотографию или чертеж. Наш технический специалист проверит параметры и подготовит предложение по цене и сроку поставки.
Часто задаваемые вопросы
Что такое ROTOFLUX S Series?
ROTOFLUX S Series — это серия поворотных соединений, предназначенных главным образом для передачи воды через вращающиеся элементы промышленного оборудования.
Является ли ваш S Series rotary union оригинальным ROTOFLUX?
Нет. Tianjin Keypower Hydraulic производит независимые совместимые аналоги, предназначенные для замены соответствующих моделей ROTOFLUX при совпадении технических параметров.
Какие среды можно использовать с S Series?
Стандартная S Series предназначена прежде всего для воды. Для горячей воды, пара, термомасла или других сред необходимо выбирать соответствующее специальное исполнение.
Какой максимальный размер S Series?
Универсальная S Series включает размеры примерно от 1/4″ до 2″. Для больших расходов существуют S65, S80, S100 и S125 с увеличенным проходным сечением.
Можно ли использовать S Series для загрязненной воды?
Да, при правильном выборе конструкции уплотнения. Для плохо фильтрованной или абразивной воды рекомендуется использовать усиленное исполнение, рассчитанное на соответствующие условия.
Можно ли изготовить аналог ROTOFLUX S Series по чертежу?
Да. Tianjin Keypower Hydraulic может проверить технический чертеж, размеры, резьбы, материал и требования к уплотнению и изготовить совместимое исполнение.
Как заказать аналог ROTOFLUX S Series из Китая?
Отправьте нам модель оригинального изделия, фотографию, чертеж или основные размеры, а также рабочее давление, скорость вращения, температуру и расход воды. Мы проверим совместимость и подготовим коммерческое предложение.
