ROTOFLUX A10-701-05L аналог — поворотное соединение для шпинделя

Описание

Поворотное соединение ROTOFLUX A10-701-05L аналог — высокоскоростной вариант для передачи охлаждающей жидкости между неподвижной системой подачи и вращающимся шпинделем станка. Данная модель предназначена для применения в металлообрабатывающих станках, обрабатывающих центрах и других системах, где требуется стабильная подача СОЖ при высокой частоте вращения.

Компания Tianjin Keypower Hydraulic производит совместимые аналоги ROTOFLUX A10-701-05L в Китае. Мы можем изготовить изделие по размерам, резьбовым соединениям и рабочим параметрам оригинального соединения, предоставив технический чертёж для подтверждения перед производством.

Модель также известна как rotary union, rotary joint, rotating joint или поворотное/вращающееся соединение для передачи жидкости во вращающуюся часть оборудования.

Основные характеристики

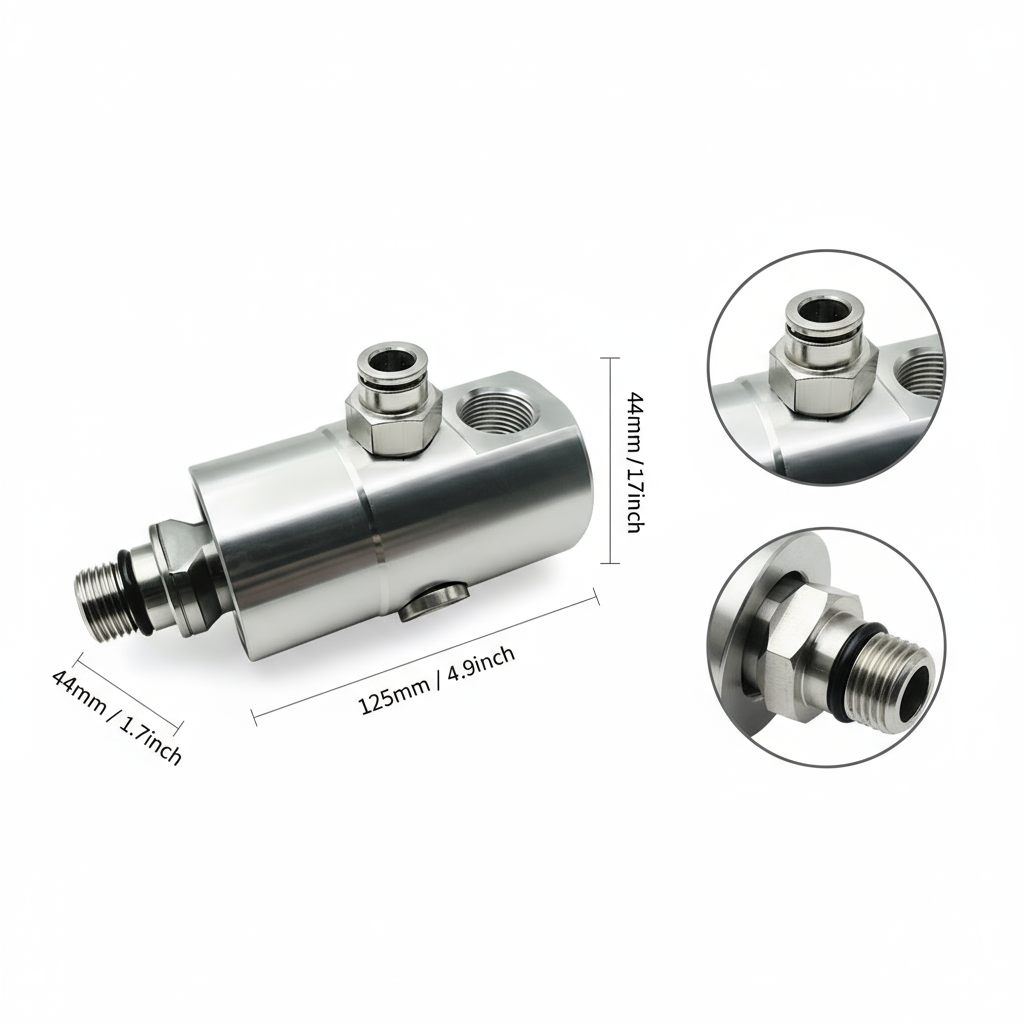

• Модель: A10-701-05L
• Тип: высокоскоростное поворотное соединение
• Применение: шпиндели станков и высокоскоростные вращающиеся узлы
• Среда: охлаждающая жидкость / СОЖ
• Резьба ротора: M16 × 1,5 LH
• Подключение корпуса: G 3/8″
• Тип подключения: радиальное
• Максимальная скорость серии A10: до 10 000 об/мин
• Максимальное давление серии A10: до 40 бар
• Максимальная температура серии A: до 90 °C
• Масса: около 0,5 кг
• Конструкция: компактный корпус для установки в ограниченном пространстве
• Исполнение: аналог ROTOFLUX A10-701-05L

Аналог ROTOFLUX A10-701-05L от производителя из Китая

Если оригинальное поворотное соединение ROTOFLUX A10-701-05L имеет высокую стоимость, длительный срок поставки или недоступно для заказа, наш аналог может использоваться как экономичная замена при подтверждении размеров и рабочих условий.

Мы не позиционируем изделие как оригинальный ROTOFLUX. Это совместимое изделие производства Tianjin Keypower Hydraulic, разработанное для замены соответствующей модели при совпадении технических требований.

Перед изготовлением мы можем проверить:

• установочные размеры;
• резьбу ротора;
• резьбу подключения корпуса;
• направление резьбы;
• длину и диаметр ротора;
• рабочее давление;
• частоту вращения;
• тип охлаждающей жидкости;
• материал уплотнений;
• требования к сухому ходу;
• направление и расположение подключения.

Для каких станков подходит A10-701-05L?

Данный тип высокоскоростного поворотного соединения применяется прежде всего в оборудовании, где охлаждающая жидкость должна передаваться от неподвижного трубопровода к вращающемуся шпинделю.

Типичные области применения:

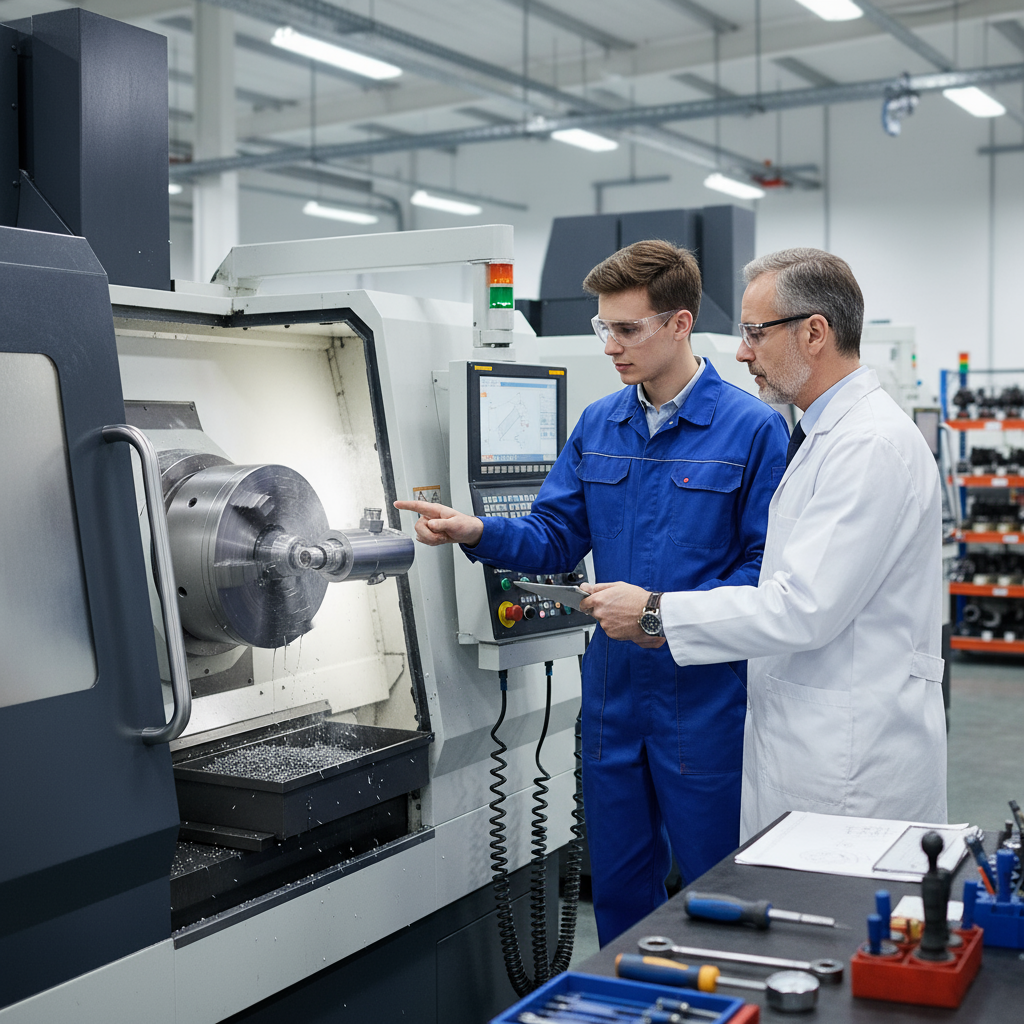

Обрабатывающие центры с ЧПУ

Поворотное соединение устанавливается в системе подачи СОЖ шпинделя и обеспечивает непрерывную передачу жидкости во время вращения.

Высокоскоростные шпиндели

Компактная конструкция A10 позволяет использовать соединение в узлах с ограниченным монтажным пространством и высокой частотой вращения.

Фрезерные станки

СОЖ подаётся через вращающийся шпиндель для охлаждения режущего инструмента и удаления тепла из зоны резания.

Токарные и многофункциональные станки

Соединение может применяться в системах, где требуется стабильная передача жидкости между неподвижной и вращающейся частью оборудования.

Автоматизированные производственные линии

Компактное вращающееся соединение подходит для оборудования, работающего в повторяющихся циклах с высокой частотой вращения.

Конструкция и принцип работы

Поворотное соединение предназначено для передачи рабочей среды от неподвижной линии к вращающемуся элементу без необходимости вращать подающий трубопровод.

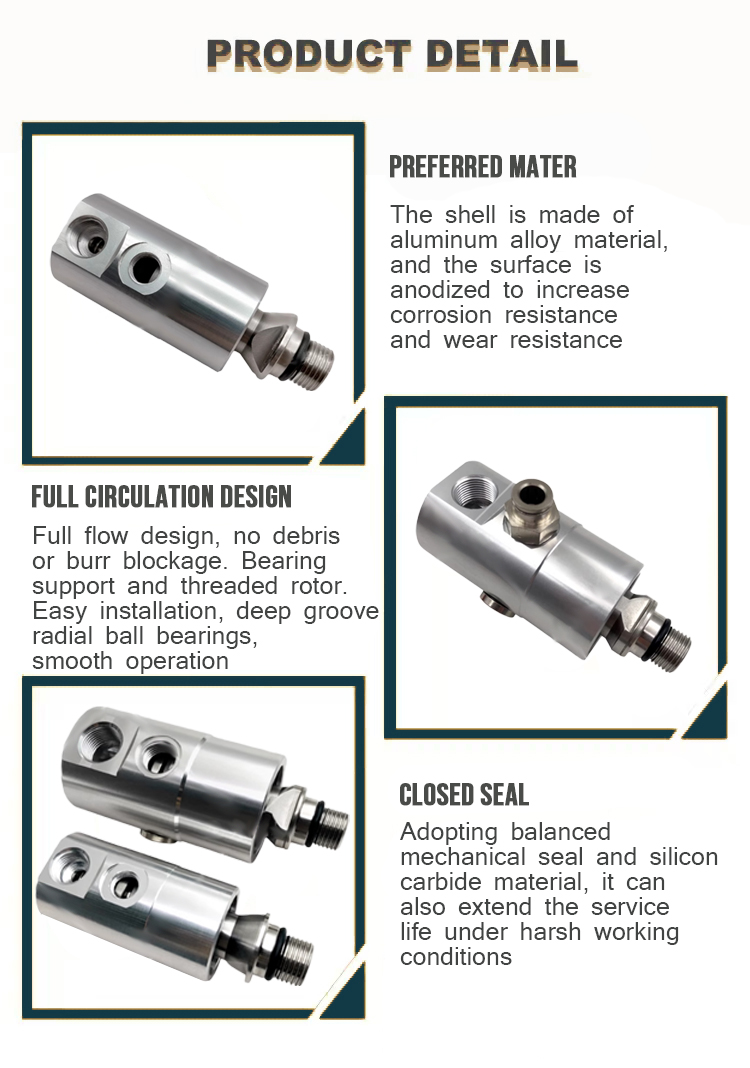

Основными элементами являются корпус, ротор, подшипниковый узел и система механического уплотнения.

Во время работы ротор вращается вместе со шпинделем, тогда как корпус соединения остаётся неподвижным. Уплотнительная система поддерживает герметичность между вращающейся и неподвижной частями.

Для высокоскоростного применения особенно важны балансировка ротора, точность обработки посадочных поверхностей, качество подшипников и стабильность рабочих поверхностей уплотнения.

Почему важно правильно подобрать замену A10-701-05L

При выборе аналога нельзя ориентироваться только на внешний вид соединения.

Даже небольшое отличие в длине ротора, резьбе, посадочном диаметре или расположении отверстия может привести к проблемам при установке.

Для правильного подбора необходимо сравнить:

1. Резьбу ротора.
2. Резьбу корпуса.
3. Наружный диаметр.
4. Монтажную длину.
5. Направление резьбы.
6. Рабочее давление.
7. Максимальную скорость.
8. Тип рабочей жидкости.
9. Температуру рабочей среды.
10. Требования к сухому вращению.

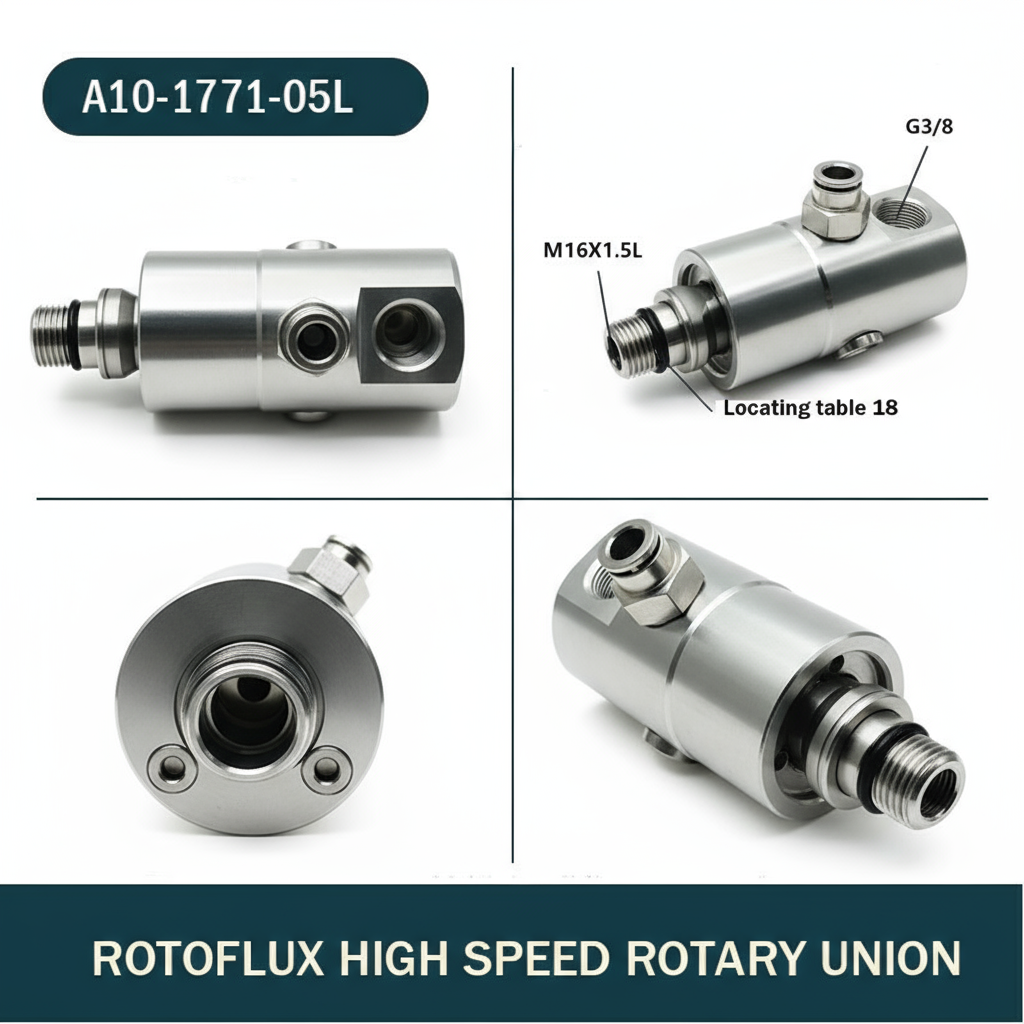

Для модели A10-701-05L важной особенностью является соединение M16 × 1,5 с левой резьбой и радиальное подключение G 3/8″.

Производство аналога ROTOFLUX в Китае

Tianjin Keypower Hydraulic специализируется на производстве rotary unions, rotary joints и вращающихся соединений для промышленного оборудования.

Для изготовления совместимых моделей мы используем точную CNC-механообработку, контроль размеров и проверку герметичности готового изделия.

В зависимости от рабочей среды и требований заказчика могут использоваться различные материалы корпуса, ротора и уплотнений.

Для высокоскоростных соединений особое внимание уделяется:

• точности обработки;
• соосности ротора;
• качеству подшипников;
• шероховатости уплотнительных поверхностей;
• балансировке вращающихся деталей;
• чистоте внутренних каналов;
• стабильности механического уплотнения.

Каждое изделие проверяется перед отправкой в соответствии с требованиями конкретного заказа.

Контроль качества

Перед поставкой мы можем выполнять следующие проверки:

• проверку размеров;
• проверку резьбы;
• испытание давлением;
• проверку герметичности;
• проверку вращения;
• контроль внешнего состояния;
• проверку соответствия техническому чертежу.

Для серийных заказов возможно согласование контрольных размеров и процедуры приемки с заказчиком.

Установка поворотного соединения

Перед установкой необходимо убедиться, что система подачи жидкости чистая и в ней отсутствуют металлическая стружка, абразивные частицы и другие загрязнения.

При монтаже:

1. Проверьте резьбу и установочные размеры.
2. Очистите соединительные поверхности.
3. Установите соединение на вращающийся вал или шпиндель в соответствии с монтажным чертежом.
4. Подсоедините гибкий шланг к корпусу.
5. Не допускайте натяжения или перекручивания шланга.
6. Не используйте жёсткий трубопровод непосредственно для компенсации движения соединения.
7. После установки вручную проверьте свободное вращение.
8. Запустите оборудование на низкой скорости.
9. Проверьте отсутствие утечек и чрезмерной вибрации.
10. После проверки постепенно увеличьте скорость до рабочего значения.

Для высокоскоростных шпинделей особенно важно исключить эксцентриситет, перекос и чрезмерную нагрузку на соединение.

Как заказать аналог A10-701-05L

Для проверки совместимости отправьте нам:

• модель оригинального соединения;
• фотографию установленного изделия;
• технический чертёж, если он доступен;
• размеры ротора;
• резьбовые соединения;
• рабочую среду;
• давление;
• скорость вращения;
• температуру;
• необходимое количество.

Наш инженер может проверить технические параметры и подтвердить возможность изготовления совместимого аналога.

ROTOFLUX A10-701-05L replacement — запрос цены

Если вам требуется аналог ROTOFLUX A10-701-05L для станка или шпинделя, свяжитесь с Tianjin Keypower Hydraulic.

Мы предлагаем:

• производство в Китае;
• конкурентоспособную заводскую цену;
• техническую проверку совместимости;
• изготовление по чертежу;
• OEM/ODM производство;
• индивидуальные уплотнения;
• различные варианты резьбы;
• экспортные поставки.

Свяжитесь с нами и отправьте модель вашего оригинального ROTOFLUX. Мы проверим совместимость и подготовим предложение.

Важно: ROTOFLUX является торговой маркой соответствующего производителя. A10-701-05L replacement, предлагаемый Tianjin Keypower Hydraulic, является независимым совместимым изделием и не является оригинальным изделием ROTOFLUX.

Часто задаваемые вопросы

Является ли это оригинальным ROTOFLUX A10-701-05L?

Нет. Это совместимая замена производства Tianjin Keypower Hydraulic, предназначенная для использования вместо соответствующей модели ROTOFLUX при совпадении технических параметров и монтажных размеров.

Чем можно заменить ROTOFLUX A10-701-05L?

В качестве совместимой замены можно рассматривать изделие Tianjin Keypower Hydraulic, изготовленное по параметрам A10-701-05L. Перед заказом рекомендуется проверить резьбу, размеры, скорость вращения, давление и рабочую среду.

Какая резьба используется в A10-701-05L?

Для модели A10-701-05L используется резьба ротора M16 × 1,5 LH. Радиальное подключение корпуса — G 3/8″.

Подходит ли A10-701-05L для станков с ЧПУ?

Да, данный тип высокоскоростного поворотного соединения предназначен для применения в станках и шпиндельных системах, где требуется передача охлаждающей жидкости во вращающийся узел.

Можно ли заказать аналог A10-701-05L из Китая?

Да. Tianjin Keypower Hydraulic производит совместимые rotary unions и rotary joints для международных промышленных клиентов. Возможна поставка стандартных и изготовленных по техническому заданию изделий.

Можно ли изготовить поворотное соединение по чертежу?

Да. Если стандартная модель не полностью соответствует вашему оборудованию, мы можем проверить чертёж, размеры, резьбу, материал и требования к уплотнению и предложить индивидуальное исполнение.

Как проверить совместимость перед заказом?

Отправьте нам фотографию оригинального соединения, его модель, чертёж или основные размеры, а также информацию о рабочей среде, давлении, температуре и скорости вращения. Наш технический специалист проверит совместимость перед производством.
